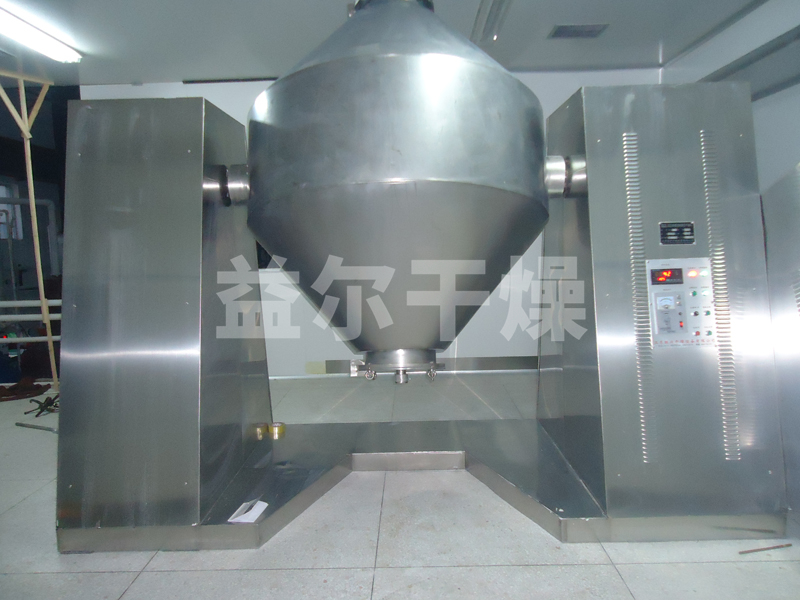

SZG系列雙錐回轉真空干燥機
產品描述：SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發新一代干燥裝置， SZG雙錐真空具備皮帶、鏈條兩級彈性聯結方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A，它既可無級調速，又能進行恒溫控制。 作為專業干燥設備制造廠，我們以每年百余臺服務于用戶，本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫熱水一應俱全。干燥粘性物料時，本廠將在罐內為您特別設計“抄板”機構或設置滾珠。
產品詳細
設備特點:
SZG系列雙錐回轉真空干燥機是集混合、干燥于一體的新型干燥機。將冷凝器，真空泵與干燥設備配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好?？蓮V泛應用于制藥、化工、食品、染料等行業的干燥。

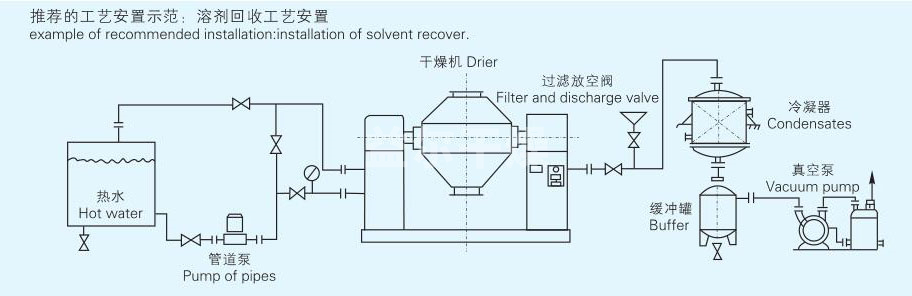

設備流程工藝：

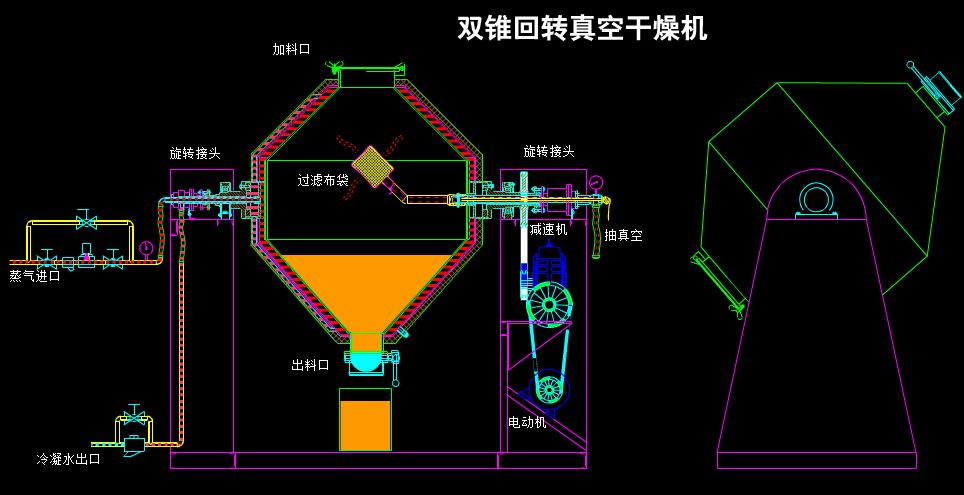

工作原理:
SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
技術參數：
規格
名稱 100 350 500 750 1000 1500 2000 3500 4500 5000 罐內容積 100 350 500 750 1000 1500 2000 3500 4500 5000 裝料容積 (L) ≤50 ≤175 ≤250 ≤375 ≤500 ≤750 ≤1000 ≤1750 ≤2250 ≤2500 加熱面積 (m2) 1.16 2 2.63 3.5 4.61 5.58 7.5 11.2 13.1 14.1 轉速 (rpm) 4 - 6 電機功率 (kw) 0.75 1.1 1.5 2 3 3 4 5.5 7.5 11 占地面積長×寬 2160×800 2260×800 2350×800 2560×1000 2860×1300 3060×1300 3260×1400 3760×1800 3960×2000 4400×2500 回轉高度 1750 2100 2250 2490 2800 2940 2990 3490 4100 4200 罐內設計壓 (MPa)
-0.1-0.15 夾套設計壓力 (MPa) ≤0.3 工作溫度 (oC) 罐內≤85 夾套≤140 用冷凝器時，真空泵, 2X-15A 2X-15A 2X-30A 2X-30A 2X-70A JZJX300-8 JZJX300-4 JZJX600-8 JZJX600-4 JZJX300-4 型號，功率 2KW 2KW 3KW 3KW 505KW 7KW 9.5KW 11KW 20.5KW 22KW 不用冷凝器時，真空泵 , SK-0.4 SK-0.8 SK-0.8 SK-2.7B SK-2.7B SK-3 SK-6 SK-6 SK-9 SK-10 型號，功率 1.5KW 2.2KW 2.2KW 4KW 4KW 5.5KW 11KW 11KW 15KW 18.5KW 重量 800 1100 1200 1500 2800 3300 3600 6400 7500 8600
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
